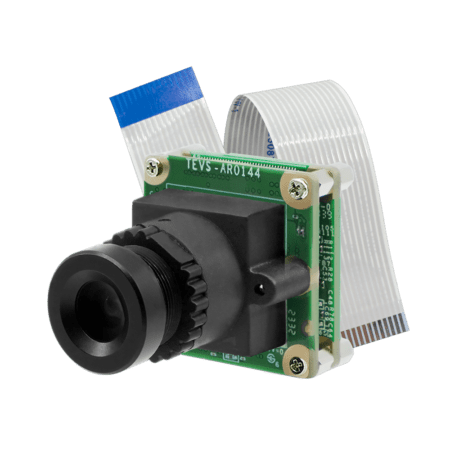

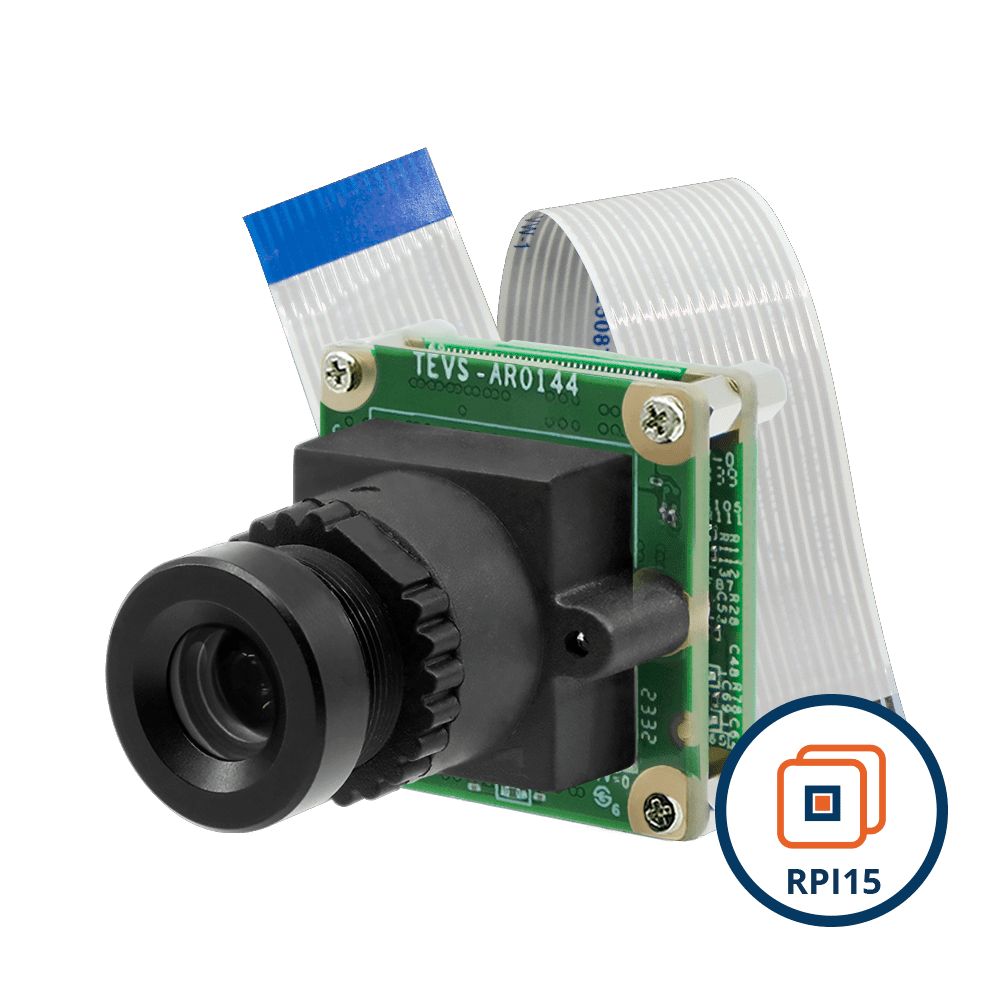

TEVS-AR0144-C-S33-IR-RPI15

SKU: TEVSAR0144CS33IRRPI15 Category:

$112.00

MIPI-CSI2 Sensor onsemi  AR0144 1MP Color Global Shutter with ISP + 33 Degree M12 Lens with IR-Cut Filter + RPI 15 Pin Converter and Flex PCB

Out of stock

Specifications

Additional information

CMOS Sensor

onsemi AR0144

Active Pixels

1280 (H) x 800 (V) = 1MP

Pixel Size

3.0 μm x 3.0 μm

Optical Format

1/4” (Diagonal 4.5 mm)

Shutter Type

Global Shutter

Chromaticity

Color

Illuminated type

Front Side Illuminated (FSI)

Maximum Frame Rate (YUV422-UYVY)

1280 x 800 @ 60 fps, 1280 x 720 @ 60 fps, 640 x 480 @ 60 fps

Maximum S/N Ratio

38 dB

Input Clock Range

48 MHz

Output Format

YUV422-UYVY

Module Data Transmission

MIPI CSI-2, up to 4 lanes

Communication Interface

I2C

Connector

15 Pin Standardized ZIF Connector

Supply Voltage

Analog: 2.8V, I/O: 1.8V, Digital: 1.15V & 3.3V

Power Consumption

1280 x 800 @ 60 fps ≤ 486 mW

SW Standby Power

≤ 46 mW Standby

HW Standby Power

≤ 21 mW Standby

Platform Support

NVIDIA Xavier NX, NVIDIA Jetson Nano, TI Jacinto™ TDA4VM / TDA4VH, Raspberry Pi 4

Operation Systems

Linux

SDK

VizionViewer™ / VizionSDK

Dimensions

24.5(W) x 24.5(H) x 19.2(D) mm

Weight

≤ 18 grams

Operation Temperature

-30°C to +70℃

Certification

Compliant with CE / FCC / RoHS / REACH directives

Brand

TechNexion

Country of Origin

Taiwan

HTSN

8525.80.5050

ECCN

EAR99

REACH / RoHS

Yes

Focus Type

Fixed Focus

Focal Length

8 mm

Aperture

F1.8

Module D-FOV

33.1° ± 5%

Module H-FOV

28.0° ± 5%

Module V-FOV

17.4° ± 5%

TTL

26.2 mm

BFL

7.8 mm

MOD

0.3 m

Distortion

< – 5.03%

IR-Filter

650 nm

Lens Operating Temperature

-20°C to +60°C

Spectral Characteristics

AR0144 Spectral Characteristics

Switch Setting

AR0144 Switch
