TEVI-AR0821-C-S74-IR-NXP

SKU: TEVIAR0821CS74IRNXP Category:

$200.00

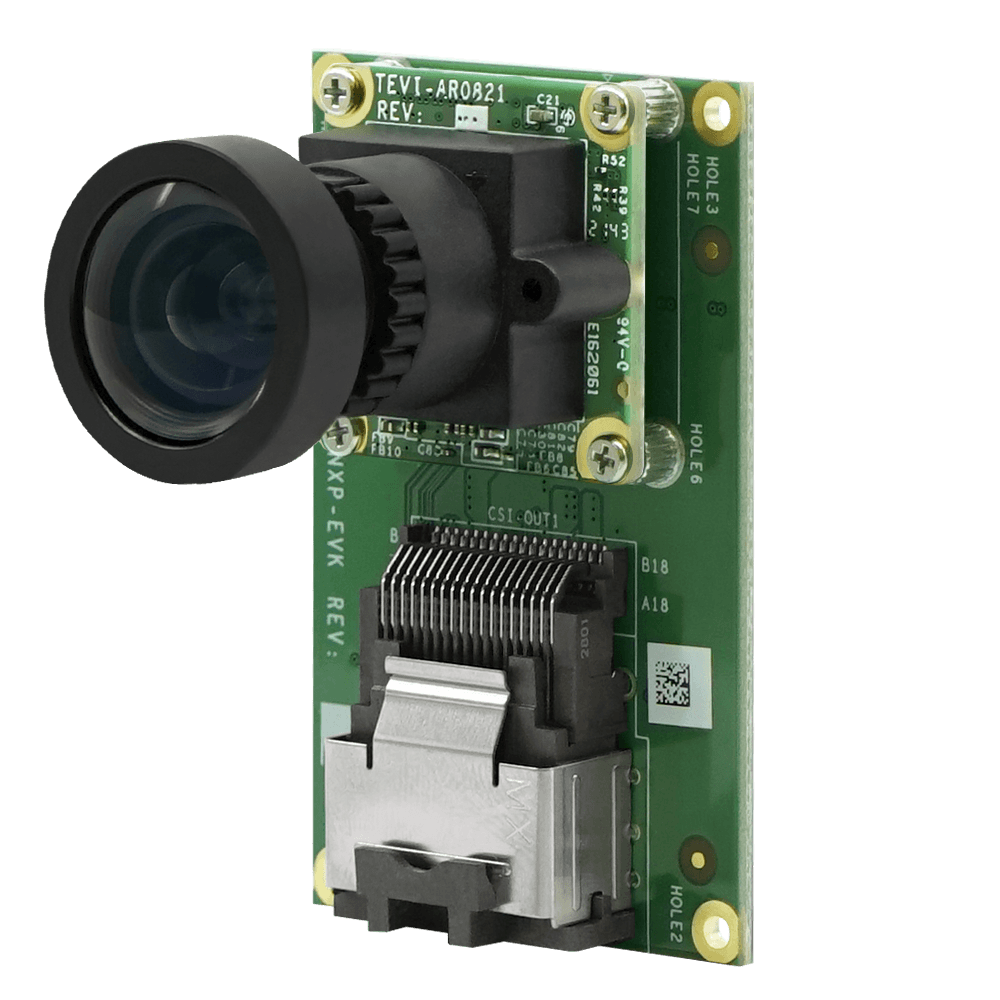

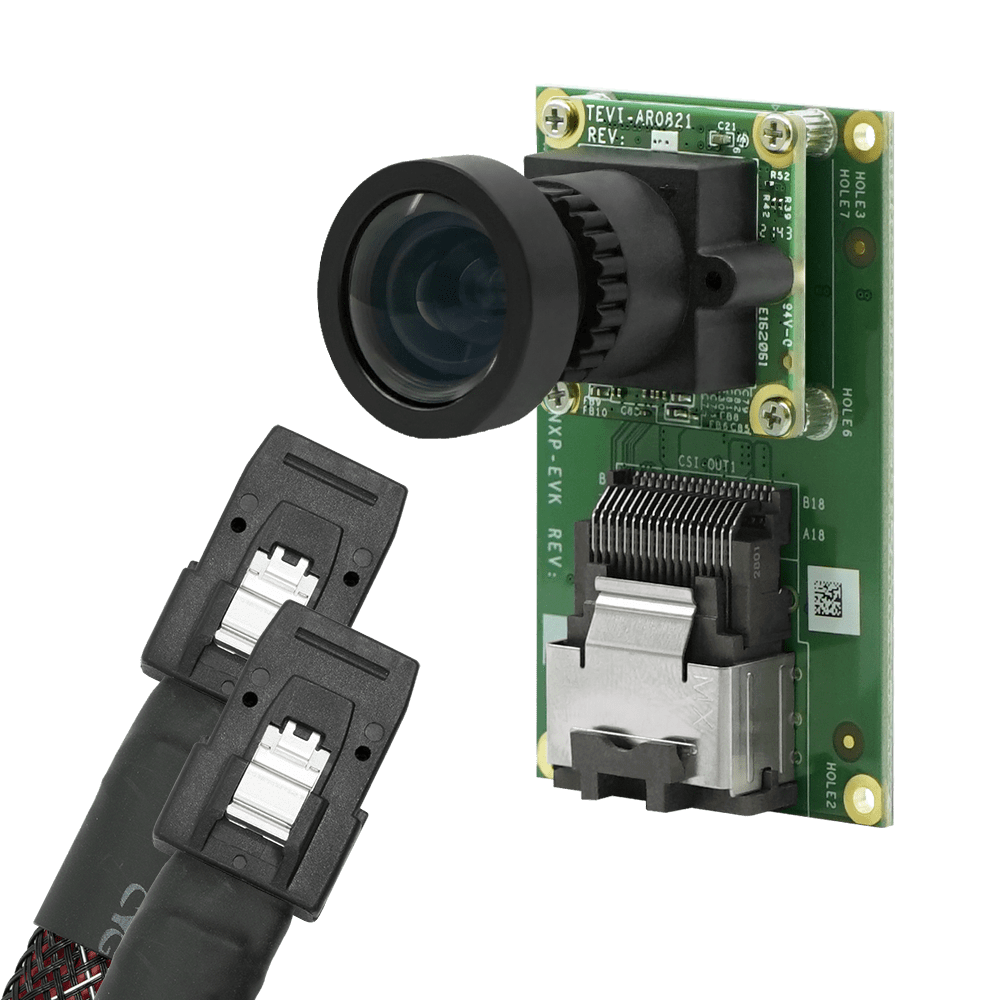

MIPI-CSI2 Sensor onsemi AR0821 8MP 4K Color Rolling Shutter with ISP + 74 Degree M12 Lens with IR-Cut Filter + MINI-SAS Cable for NXP i.MX8 EVK

Out of stock

Specifications

Additional information

CMOS Sensor

onsemi AR0821

Active Pixels

3848 (H) x 2168 (V) = 8MP

Pixel Size

2.1 μm x 2.1 μm

Optical Format

1/1.7” (Diagonal 9.25 mm)

Shutter Type

Rolling Shutter

Chromaticity

Color

Illuminated type

Back Side Illuminated (BSI)

Maximum Frame Rate (YUV422-UYVY)

3840 x 2160 @ 23 fps, 2560 x 1440 @ 40 fps, 1920 x 1080 @ 40 fps, 1280 x 720 @ 40 fps, 640 x 480 @ 52 fps

Maximum S/N Ratio

41.8 dB

HDR Support

Yes

Input Clock Range

48 MHz

Output Format

YUV422-UYVY

Module Data Transmission

MIPI CSI-2, up to 4 lanes

Communication Interface

I2C

Connector

Molex 757830132 36 Pin NXP EVK Kit Connector

Supply Voltage

Analog: 2.8V, I/O: 1.8V, Digital: 1.15V & 3.3V

Power Consumption

3840 x 2160 @ 23 fps ≤ 1118 mW

Standby Power

≤ 54 mW Standby

Platform Support

NXP i.MX93, NXP i.MX8M Plus, NXP i.MX8M Mini

Operation Systems

Linux, Yocto

SDK

VizionViewer™ / VizionSDK

Operation Temperature

-30°C to +70℃

Dimensions

24.5(W) x 24.5(H) x 22.7(D) mm

Weight

≤ 20 grams

Certification

Compliant with CE / FCC / RoHS / REACH directives

Brand

TechNexion

Country of Origin

Taiwan

HTSN

8525.80.5050

ECCN

EAR99

REACH / RoHS

Yes

Focus Type

Fixed Focus

Focal Length

6 mm

Aperture

F2.8

Lens D-FOV

72.0°

Lens H-FOV

61.0°

Lens V-FOV

47.0°

Module D-FOV

74.4° ± 5%

Module H-FOV

67.1° ± 5%

Module V-FOV

40.8° ± 5%

TTL

28.6 mm

BFL

8.8 mm

MOD

0.1 m

Distortion

< 0.5%

IR-Filter

650 nm

Lens Operating Temperature

-10°C to +50°C

Block Diagram

TEVI-AR0821-C-S74-IR-NXP Block Diagram

Dimension

TEVI-AR0821-NXP Dimension

Spectral Characteristics

AR0821 Spectral Characteristics
